遠程射流空調機組開發背景

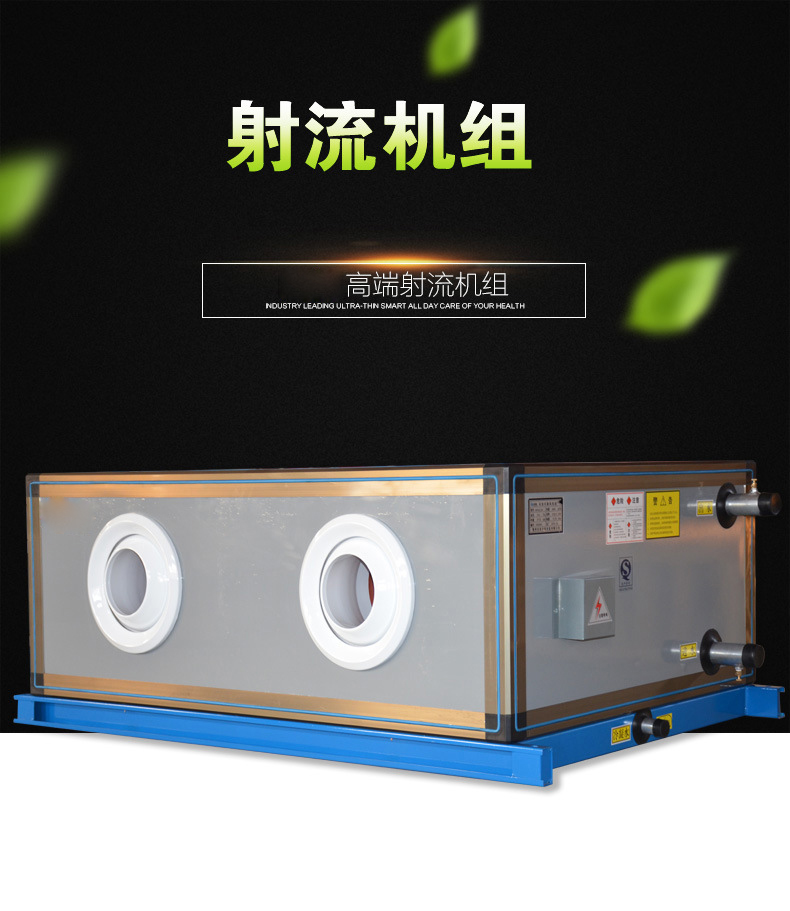

遠程射流空調機組
開發背景
高大空間建筑對空調有特殊要求，由于高大建筑物空間高，地板面積大，給空調氣流組織設計帶來不少難題：當夏天需要送冷風時，更是令人棘手，經常顧此失彼。
對這類高大空間建筑，傳統的管道式 空調設計方式有兩種，一種是將風道布置在屋架上，氣流組織方式為垂直下送，其最大的難題是如何兼顧冷熱送風，主要缺點是空調系統的風道長，風道截面大，風道占用了很多有效空間，或者影響建筑的某些使用功能（如廠房?jī)?nèi)安裝天車），或者增加建筑的成本（不得已而增加建筑高度），同時空調機組能耗高，運行費用增加，空調機組的噪聲也往往會超過標準允許值，必須進行消聲處理。另一種方式是將風管布置在建筑物方向的兩側墻壁上，氣流組織方式為水平送風，除了存在與第一方式同樣的風機能耗高、噪聲大的缺點外，還存在因風管集中，風道截面大，風管往往影響外窗采光，對于有天車的工業廠房，風管的布置與天車常常發生矛盾，當建筑寬度較大時，中間部位往往難以到位等問題，而影響空調效果。
另外，傳統的中央空調為了同時解決冷熱送風問題，有時需要架設兩套風管，就進一步增加了投資，占用了有效空間。
針對高大空間建筑對空調的特殊要求，我公司在已有的無管道誘導通風技術基礎上，通過長期考察并總結吸收發達國家在高大空間空調應用的經驗和教訓，經過多年潛心研究，開發出集制冷、供暖、通風、熱回收一體化的BEST遠程射流空調機組，以全新的理念為高大空間提供了理想的空調末端設備。
技術原理
量身定做的解決方案
BEST 遠程射流空調機組,通過強制射流實現遠程送風，取消了傳統中央空調的送風和回風管道；通過可調節送風方向的特制噴口，實現冷熱送風的不同流態，使制冷和供熱在同一設備中兼顧，從根本上克服了傳統管道式空調的缺陷，且易于實現局部排污，屬多功能系統，更好地適應了大空間建筑對空調的特殊要求。
BEST 遠程射流空調機組分為臥式和立式兩種形式。臥式機組采用球形噴口，可在60°范圍內全方位（向上、向下、向左、向右各0～30°）調節送風角度，調節方式可手動或電動調節。通過調節合適的送風口角度，不但可以避免冷風過早下落，或是熱風送不下來的問題，解決了制冷與供暖的矛盾；而且由于送風角度調節范圍廣，也彌補了氣流組織計算不易準確的缺陷。詳見本公司《臥式機組產品說明書》。BEST 遠程射流空調機組中的立式機組，采用BEST特制噴口，通過對其葉片角度的調整，實現所送冷熱射流的不同流態，達到理想的氣流組織狀態。BEST特制噴口為電動和遙控兩種調節方式。
節能的系統組合模式
BEST 遠程射流空調機組與集中熱源構成的中央空調系統，系分體式中央空調系統——集中熱源（進水/回水），分散（現場）換熱，其系統組合模式比管道式空調具有節能優勢。
此系統采用從上而下的強對流送風方式，將處理好的空氣送到工作區，因此在整個空間內幾乎不會形成空氣分層，改善了溫度均勻性，減少了由于屋頂散熱所造成的能量損失，使系統更加節能。
其分散換熱特點，使空調設備易于編組控制和運行，從而使用戶可以根據生產形勢變化、生產淡旺季、作息時間靈活使用空調，比傳統中央空調和供暖方式的大一統運行模式節能。
由于其在使用現場進行熱交換，其室內機組（BHV、EHV、EKV）直接循環處理室內空氣，最大限度的利用了“余熱”，達到同樣的室內溫度所消耗的熱能顯著降低，這對于空氣品質要求一般的場所，節能降耗具有重要意義；對于新風機組，室內空氣直接進入機組內被部分循環利用（SH/SHK、TH/THK機組），或直接進入機組內設置的余熱回收換熱器（THW/THKW機組），避免了傳統空調回風管道必然發生的熱損失。
該系統取消了表面積龐大的送風和回風管道，從而避免了系統的管道污染和熱能損失。因?yàn)榭刂茻崦剑ㄟM(jìn)/出水）管道比風管小得多，液體介質比氣體介質傳輸方便，所以控制熱媒（進/出水）泄露及其熱損失要比風管容易和可靠的多。這種結構形式比傳統的大風管結構的保溫效果好，且節約保溫材料的投資和相關費用。
應用領域
BEST 遠程射流空調機組適用于各類大型工業廠房、大型倉庫、大型超市噪聲大的缺點外，還存在因風管集中，風道截面大，風管往往影響外窗采光，對于有天車的工業廠房，風管的布置與天車常常發生矛盾，當建筑寬度較大時，中間部位往往難以到位等問題，而影響空調效果。
另外，傳統的中央空調為了同時解決冷熱送風問題，有時需要架設兩套風管，就進一步增加了投資，占用了有效空間。
針對高大空間建筑對空調的特殊要求，我公司在已有的無管道誘導通風技術基礎上，通過長期考察并總結吸收發達國家在高大空間空調應用的經驗和教訓，經過多年潛心研究，開發出集制冷、供暖、通風、熱回收一體化的BEST遠程射流空調機組，以全新的理念為高大空間提供了理想的空調末端設備。
技術原理
量身定做的解決方案
BEST 遠程射流空調機組,通過強制射流實現遠程送風，取消了傳統中央空調的送風和回風管道；通過可調節送風方向的特制噴口，實現冷熱送風的不同流態，使制冷和供熱在同一設備中兼顧，從根本上克服了傳統管道式空調的缺陷，且易于實現局部排污，屬多功能系統，更好地適應了大空間建筑對空調的特殊要求。
BEST 遠程射流空調機組分為臥式和立式兩種形式。臥式機組采用球形噴口，可在60°范圍內全方位（向上、向下、向左、向右各0～30°）調節送風角度，調節方式可手動或電動調節。通過調節合適的送風口角度，不但可以避免冷風過早下落，或是熱風送不下來的問題，解決了制冷與供暖的矛盾；而且由于送風角度調節范圍廣，也彌補了氣流組織計算不易準確的缺陷。詳見本公司《臥式機組產品說明書》。BEST 遠程射流空調機組中的立式機組，采用BEST特制噴口，通過對其葉片角度的調整，實現所送冷熱射流的不同流態，達到理想的氣流組織狀態。BEST特制噴口為電動和遙控兩種調節方式。
節能的系統組合模式
BEST 遠程射流空調機組與集中熱源構成的中央空調系統，系分體式中央空調系統——集中熱源（進水/回水），分散（現場）換熱，其系統組合模式比管道式空調具有節能優勢。
此系統采用從上而下的強對流送風方式，將處理好的空氣送到工作區，因此在整個空間內幾乎不會形成空氣分層，改善了溫度均勻性，減少了由于屋頂散熱所造成的能量損失，使系統更加節能。
其分散換熱特點，使空調設備易于編組控制和運行，從而使用戶可以根據生產形勢變化、生產淡旺季、作息時間靈活使用空調，比傳統中央空調和供暖方式的大一統運行模式節能。
由于其在使用現場進行熱交換，其室內機組（BHV、EHV、EKV）直接循環處理室內空氣，最大限度的利用了“余熱”，達到同樣的室內溫度所消耗的熱能顯著降低，這對于空氣品質要求一般的場所，節能降耗具有重要意義；對于新風機組，室內空氣直接進入機組內被部分循環利用（SH/SHK、TH/THK機組），或直接進入機組內設置的余熱回收換熱器（THW/THKW機組），避免了傳統空調回風管道必然發生的熱損失。
該系統取消了表面積龐大的送風和回風管道，從而避免了系統的管道污染和熱能損失。因?yàn)榭刂茻崦剑ㄟM(jìn)/出水）管道比風管小得多，液體介質比氣體介質傳輸方便，所以控制熱媒（進/出水）泄露及其熱損失要比風管容易和可靠的多。這種結構形式比傳統的大風管結構的保溫效果好，且節約保溫材料的投資和相關費用。
當冷水管、連接風管的保溫沒有做好，保溫材料同管道表面未貼緊，一旦同外界空氣接觸，管壁上會引起結露，泡濕保溫棉，使得結露進一步惡化。當達到一定量時，凝露外滴，造成嚴重后果。
冷水管、連接風管保溫棉厚度不夠，會造成保溫棉表面溫度過低，形成結露。
1.1.3
凝結水管管路坡度不夠
凝結水管管路坡度不合理，無法將冷凝水及時、順利排出。造成凝結水在水盤中越積越多，最后滿溢。
1.1.4
風管、水管支吊架形成冷橋
風管、水管的支吊架同風管、水管直接、間接接觸，保溫未處理好，造成支吊架表面溫度較低，同空氣接觸，結露滴下。
1.1.5
風機盤管機組外殼結露
由于機組本身保溫沒有做好，造成機殼表面結露，如圖1。國家標準規定保溫層熱阻不小于0.68m2·K/W，因此要注意選擇合適的保溫材料。
1.1.6
凝結水盤同表冷器的連接沒有做隔熱處理，螺釘沒保溫
由于表冷器的表面溫度較低，凝結水盤和表冷器的連接如果不做相應
處理，形成冷橋，較易發生凝露外滴事故。
部分風盤螺釘沒做外保溫，也造成凝露問題的發生。
以上分析的是一次凝露形成原因，而造成凝露外滴的還有二次凝露問題。企業、用戶往往對一次凝露問題比較重視，忽視了二次凝露的產生。
1.2 二次凝露
國家標準GB/T19232－2003《風機盤管機組》中規定：凝露試驗工況為環境干球溫度27℃，濕球溫度24℃，風機盤管低速運行4小時?？ㄊ胶兔餮b機組箱體外表面不應有凝露水，風口不應有凝露水滴下；暗裝機組箱體表面不應有凝露水外滴。
在凝露試驗中，二次凝露問題可以被較好的記錄下來。
1.2.1
凝結水盤劣質保溫材料的使用
為節約成本，部分企業的凝結水盤采用劣質保溫材料。材料的密度、厚度、彈性等性能指標均不理想。即使用手指輕輕按壓，保溫棉也不易復原。當凝結水盤中存留有凝結水，由于凝結水溫度低，經過熱傳導低熱阻的保溫棉表面溫度也較低，造成了結露現象。
1.2.2
凝露接水盤邊沿處理不好
凝結水盤的邊沿傾斜度不夠，保溫不好，造成凝露外滴。
1.2.3
風機盤管機組同凝結水盤組裝不當
在安裝使用時，風機盤管機組不能傾斜，必須保證電機的軸能水平工作。但是如果凝結水盤水平安裝，則不利于凝結水順利排出。凝結水如果大量滯留在水盤內，一方面可能會越積越多，造成外溢，另一方面如果凝水盤保溫不好也易造成保溫表面二次結露外滴，產生嚴重后果。
1.2.4
凝結水管保溫問題
在風機盤管機組安裝施工中，往往注意的是對冷水管的保溫，而忽視了凝結水管的保溫。當凝結水的溫度較低時，如果凝結水管保溫不好，也會造成二次結露，出現工程事故。
========================================
德州凱億 203.02.15 史
========================================
