凱億組合式空調機組中換熱器設計

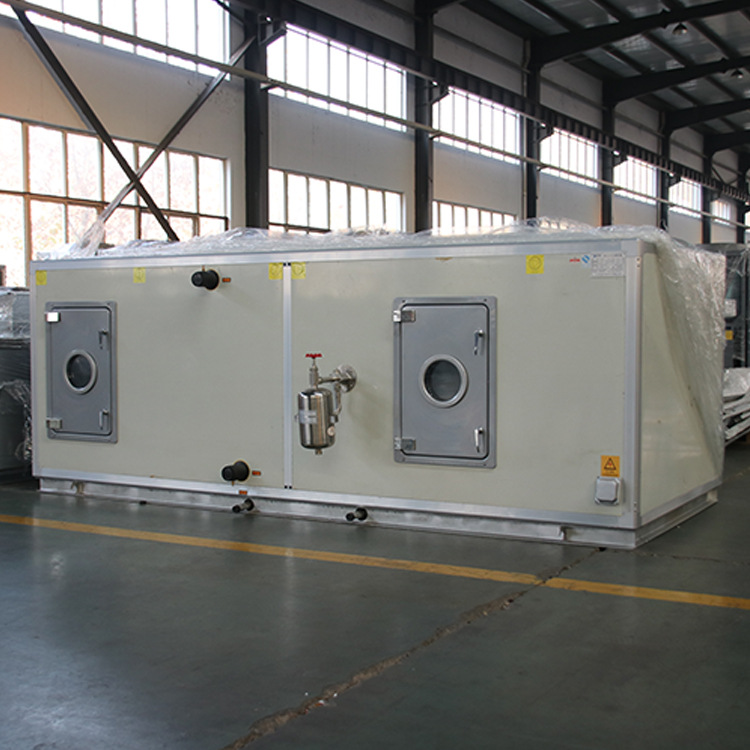

組合式空調機組是我們?yōu)橹醒肟照{(diào)行業研發的一款特制空調機組，是根據客戶高標準要求來定制的一款可以達到客戶要求的空調主機，今在我們來了解一下凱億空調機組廠家所生產的ZK型組合式空調機組中換熱器的設計。

空調機組換熱器基本參數設計：

一般盡量按客戶要求選擇，在客戶沒有要求的情況下，我們根據N,L的值，加上我們的經驗公式進行計算的。

N和L根據我們規劃的段位尺寸，保證換熱器在表冷段中便于安裝，且有最大的換熱面積和迎風面積，具體的段位尺寸見凱億組合式空調機組標準段位圖。

空調機組翅片和銅管的選擇：

目前我們公司有波紋片，開窗片，平片三種翅片形式，波紋片主要是與16銅管配套，開窗片，平片與9.52銅管配套，風機盤管機組主要也是采用9.52銅管套平片，空調箱按風量區別，5000m3/h以上的采用16銅管套波紋片，5000m3/h以下采用9.52銅管套開窗片。

空調機組波紋片與16銅管換熱器特點就是風阻較小，換熱能力較小，開窗片與9.52的換熱器特點風阻較大，換熱能力較大，平片與9.52的換熱能力最小。

銅管管路的分布：

根據載體，水在管路中的走向及流程分布，管路可以分為全回路，回路等，目前我們多采用的為全回路和回路。

全回路布管方式的特點，流速較慢，管路阻力小，但換熱系數小，適用于換熱能力較小的機組。

回路布管方式的特點，流速快，管路阻力大，但換熱系數大，適用于換熱能力較大的機組。

回路布管方式的換熱系數介于以上兩種之間。
